ハイエースのインパネ外し方は、外す順番と力の入れ方を押さえておくだけで、作業のしやすさが大きく変わります。カーナビの交換やドライブレコーダーの取り付けをきっかけに、初めてパネルを外すという方は少なくありません。手順を知らずに進めると、爪が折れたり配線を傷めたりすることもあります。
ハイエースのインパネは、助手席側のサイドパネルやクラスターパネル、グローブボックス、シフト周りのカバーなど、複数の部品が組み合わさってできています。それぞれ固定方法が異なるため、外す順番を間違えると余計な力がかかりやすくなります。
この記事では、工具の準備から助手席側・運転席側の外し方、元に戻すときの注意点まで順番に紹介します。焦らず一つずつ確認しながら、ご自身のペースで進めてみてください。
ハイエースのインパネ外し方を始める前に知っておきたい基礎知識
ハイエースのインパネと呼ばれる部分には、ナビ周辺の化粧パネルやメーターフード、グローブボックスなど複数の部品が含まれます。まずはどこまで外す必要があるのかを整理すると、作業範囲を必要以上に広げずに進められます。
インパネとダッシュボードの違いを確認する
インパネという言葉は、ダッシュボード全体を指す場合と、ナビ周辺の化粧パネルだけを指す場合があります。ハイエースのDIYで実際に外すことが多いのは、車体に固定されたインストルメントパネル本体ではなく、ナビ周辺のパネルやグローブボックス、シフト周りのカバーです。
本体部分の脱着には助手席側エアバッグや配線が関係するため、一般ユーザーが行う範囲としては推奨されません。目的をはっきりさせておくと、外す部品の数を必要最小限に絞れます。
ダッシュボード本体まで分解する作業は、部品点数が多く、脱着の際に助手席側のエアバッグモジュールへ触れる可能性もあります。DIYの範囲を判断するときは、外したい部品がどの階層にあるのかを一度整理しておくとよいでしょう。
型式や年式による違いを確認する
200系ハイエースは、標準ボディとワイドボディ、グレード、年式によってパネルの形状やスイッチの配置が異なります。外観が似ていても、動画や記事で紹介されている手順がそのまま当てはまらないことがあるわけです。作業前には車両の年式や装備を確認し、正面と側面のパネルを撮影しておくと安心です。
例えば、純正ナビと市販ナビでは裏側の配線の取り回しが異なる場合があります。似た形状のパネルでも固定方法が違うことがあるため、参考にする情報が自分の車両と一致しているか確認しておくとよいでしょう。
年式による違いは、スイッチの位置だけでなくパネルの厚みや爪の形状にも表れることがあります。中古で購入した車両の場合は、前オーナーが社外パーツへ交換していることもあるため、購入時の記録や取扱説明書を確認しておくと参考になります。
作業前に確認しておきたい工具

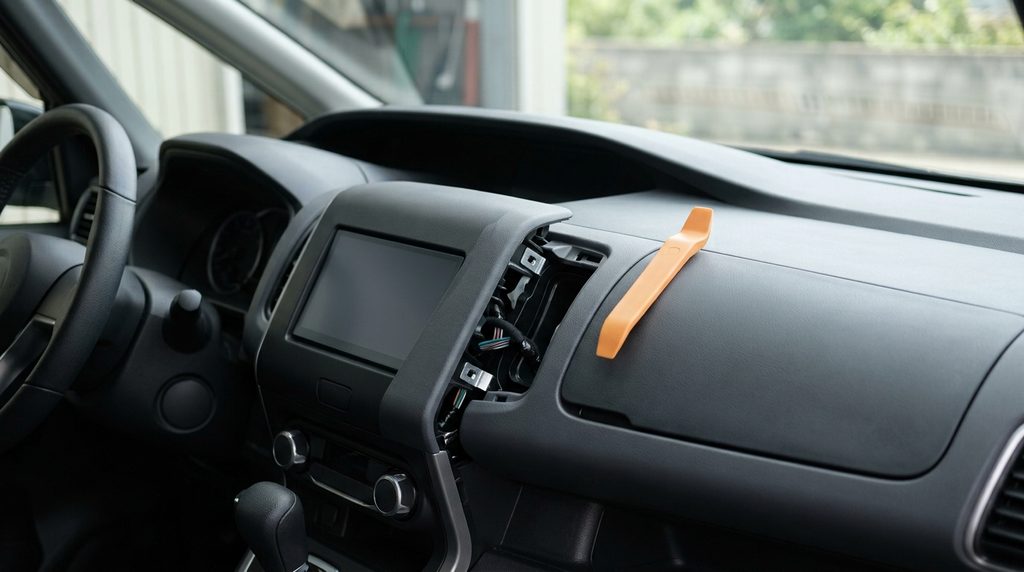

パネル外しに使う工具は、樹脂製の内張りはがしとドライバー、養生テープ、部品を分類する小箱があれば十分です。金属製のマイナスドライバーだけでこじると、パネル表面に傷が入りやすくなります。
内張りはがしは、先端形状の異なるものを数本用意しておくと便利です。隙間を作る薄いタイプと、クリップ付近に力をかける幅広タイプを使い分けると、爪を傷めにくくなります。
工具をそろえる際は、100円均一やホームセンターで購入できる汎用品でも十分対応できる場合があります。高価な専用工具をすぐにそろえる必要はなく、まずは手持ちの道具で試しながら、必要に応じて買い足していく進め方でも問題ありません。
外す範囲は目的に合わせて最小限に絞ります。
年式やボディ幅の違いで手順が変わることがあります。
作業前に車両の写真を撮っておくと安心です。
作業に慣れないうちは、外す部品を最小限にとどめる判断がやはり安心です。必要な範囲を見極めることが、結果的に作業時間の短縮にもつながります。
Q1．ダッシュボード本体まで自分で外してよいですか。
A1．助手席側エアバッグや配線が関係するため、一般ユーザーの場合は無理に本体まで外さず、必要なパネルだけにとどめる方が安心です。
Q2．工具はドライバーだけで足りますか。
A2．多くの箇所は内張りはがしとドライバーで対応できますが、車両やパネルの状態によっては専用クリップの予備が必要になることもあります。
- インパネ本体とナビ周辺パネルは別の部品として考える
- 年式やボディ幅の違いを確認してから作業する
- 樹脂製の内張りはがしと養生用品を用意する
- 作業前に車両の写真を撮っておく
ハイエースのインパネを外す基本の手順
ここまで基礎知識と工具を確認してきましたが、ここからは助手席側から運転席側へと進める外し方の手順を整理します。どの順番で外すと爪を傷めにくいかを押さえておくと安心です。
助手席側のパネルから外す
助手席側では、まずダッシュボード横にあるサイドパネルから外します。裏側には複数のフックがあるため、指を差し込んで真っすぐ引っ張ると外れやすくなります。
サイドパネルが外れたら、隣接するクラスターパネルに手を掛けられるようになります。上下どちらか一方だけを強く引くと、内部のエアコンルーバーに引っかかって爪を折る原因になるため、周囲を均等に浮かせてから引き出すことが大切です。
サイドパネルの裏側にあるフックは、車両の使用年数によって硬さが変わることがあります。冬場など気温が低い時期は樹脂が硬くなりやすいため、車内を暖めてから作業を始めると、爪が割れにくくなる場合があります。
グローブボックス周りを外す
グローブボックスは、左右の側面にある丸い出っ張りを内側に寄せながら外すタイプが多く採用されています。硬く感じる場合は、片側ずつ順番に外すと力を分散できます。
グローブボックスの上部にはエアバッグ関連の部品が近い車両もあるため、識別できない配線を見つけたときは無理に触れず、いったん作業を止めて確認するとよいでしょう。
グローブボックスの内部には、取扱説明書や工具箱が収納されていることが多いため、作業前に中身を取り出しておくと持ちやすくなります。左右均等に力を加えながら少しずつ広げると、無理な力を一点に集中させずに済みます。
運転席側とシフト周りを外す
運転席側では、ステアリングコラム下のカバーやシフト周りのパネルを外します。シフトノブは反時計回りに回すと外れるタイプが一般的で、シフトロック解除ボタンを押してニュートラルに合わせてから作業すると安全です。
シフト周りのパネルには給油口オープナーやボンネットレバーが取り付けられていることもあるため、外す前にどの部品が連動しているかを確認しておくと、破損を防ぎやすくなります。
シフトノブを取り外す際は、パネルに記載されている操作方向を確認してから回してください。固着している場合は、ゴム手袋を使うと滑りにくくなり、余計な力を入れずに緩められることがあります。
空調パネルと化粧パネルを外す
空調パネルは、右側と下側に手を掛けて引っ張ると外れる構造になっていることが多く、ここまで外すとシガーソケットの裏側にもアクセスできます。
化粧パネルの隙間にクリップが一段窪んだ位置にある場合、専用のクリップリムーバーが使えないこともあります。そのときはマイナスドライバーにウエスを当てて、少しずつあおるように外すと傷を防ぎやすくなります。
空調パネルの裏側には、温度調整用のワイヤーやダクトがつながっている車両もあります。パネルを完全に引き離す前に、可動範囲を確認しながら少しずつ手を止めて進めると、ワイヤーの引っ張りすぎを防ぎやすくなります。
| パネル名 | 主な固定方法 | 外すときのポイント |
|---|---|---|
| サイドパネル | フック数箇所 | 指を入れて真っすぐ引く |
| クラスターパネル | フック多数 | 均等に浮かせてから引き出す |
| グローブボックス | 側面の出っ張り | 片側ずつ内側に寄せる |
| シフト周りパネル | ツメとクリップ | ロック解除ボタンを押してから外す |
例えば、ドライブレコーダーの電源配線を通す作業であれば、サイドパネルとクラスターパネル、必要な足元カバーだけを外せば配線経路を確保できます。全体を一度に分解しなくても、目的の配線ルートに沿って外す部品を絞り込めます。
- 助手席側のサイドパネルから順番に外す
- クラスターパネルは均等に浮かせてから引き出す
- グローブボックス周辺の配線は無理に触れない
- シフト周りは連動部品を確認してから外す
作業中に気をつけたい安全面のポイント
ここまで外し方の手順を見てきましたが、パネルの奥には電装品や配線が集まっている箇所もあります。ここでは、作業中にとくに注意したい安全面のポイントを整理します。
エンジンスイッチと通電状態を管理する
パネルを外す際は、エンジンスイッチをOFFにし、キーを車外に置いてから作業を始めると安心です。通電したままコネクターに触れると、意図しないショートにつながることがあります。
製品評価技術基盤機構は、低圧の電気であっても感電事故につながる場合があるとして注意を呼びかけています。ハイエースのインパネ裏にもハザードスイッチやアクセサリーソケットの配線があるため、同じ考え方で通電を避けてから作業を進めると安心です。
作業中に携帯電話の充電ケーブルなど、他の電源が接続されたままだと、意図せず通電した状態になっていることがあります。作業を始める前に、車内の電源が使われていないかも合わせて確認しておくと安心です。
エアバッグや識別できない配線には触れない
助手席側のダッシュボード周辺にはエアバッグが組み込まれている車両があります。黄色系のコネクターや用途がわからない配線を見つけた場合は、そのまま触れずに作業を中断してください。
無理に配線を引っ張ると、断線や誤作動の原因になることがあります。判断に迷う箇所は、トヨタ販売店や認証整備工場に確認すると安心です。
エアバッグの配線は、他の配線と区別しやすいよう黄色系の被膜やコネクターが使われていることが多いとされています。見た目で判断が難しい場合は、無理に色だけで判断せず、作業自体を中断する選択も大切です。
コネクターは配線ではなく本体を持って外す
パネルが浮いた後も、すぐに大きく引き離してはいけません。手が入る隙間からコネクター位置を確認し、樹脂の本体を持ってロック部を押しながらまっすぐ抜きます。
配線を直接引っ張ると、端子の変形や断線につながることがあります。焦らず、コネクターの向きを確かめながら作業するとよいでしょう。
コネクターのロック機構は車種やパーツによって位置が異なります。上から押すタイプ、横から摘まむタイプなど複数の方式があるため、抜けにくいと感じたら別の角度からロック部分を探してみてください。
作業中の車両状態を安定させる
作業中は平坦な場所に車を停め、パーキングブレーキを確実にかけておきます。シフトレバーを動かす必要がある場合は、車両が不意に動かない状態を確認してから操作します。
養生テープや布をあらかじめ当てておくと、パネルが外れた瞬間に別の部品とぶつかって傷がつくことを防ぎやすくなります。
作業を中断して離れる場合は、外した部品を車内に置いたままにせず、まとめて助手席や荷室に整理しておくと安心です。踏んでしまったり、走行時に転がったりする事故を防ぎやすくなります。
黄色系コネクターや不明な配線には触れません。
コネクターは本体を持って抜きます。
判断に迷う箇所は専門店に確認します。
力任せに引っ張るのではなく、抵抗を感じた時点でいったん手を止める習慣をつけると、パネルや爪を傷めるリスクを減らせます。
Q1．バッテリー端子は必ず外すべきですか。
A1．作業内容や装備によって判断が変わります。時計や学習値がリセットされる場合もあるため、必要性に迷うときは専門店に相談すると安心です。
Q2．エアバッグ周辺のパネルも自分で外せますか。
A2．一般ユーザーの場合は無理に触れず、専門店や認証整備工場に依頼する方が安全です。
- 通電状態を管理してから作業を始める
- 識別できない配線やエアバッグ周辺には触れない
- コネクターは本体を持って外す
- 車両を安定させてから作業する
元に戻すときに気をつけたいポイント
ここまで外し方と安全面を確認してきましたが、パネルは外すだけでなく正しく戻すことも大切です。ここでは、戻す際によくあるつまずきどころを整理します。
コネクターと配線を先に戻す
外したコネクターは、作業前に撮影した写真と照らし合わせながら、元の位置へ確実に差し込みます。差し込んだ後は軽く引いて、抜けないことを確認しておくと安心です。
似た形状のコネクターが複数ある車両では、色やピン数、配線の長さを手がかりに判断すると間違いを防ぎやすくなります。
写真だけでなく、外した順番をメモに残しておくと、逆の順番で組み立てる際の目安になります。特に配線が絡む作業では、順序を間違えると余計な手間がかかることがあります。
クリップの状態を確認してから押し込む
パネルを戻す前に、クリップが車体側に残っていないか、割れていないかを確認します。向きがずれたまま押し込むと、パネル裏の受け部分を傷めることがあります。
古い車両では樹脂が硬くなっていることもあるため、クリップが割れた場合は無理に再利用せず、適合する新品に交換すると仕上がりが安定します。
クリップの予備は、カー用品店やインターネット通販で車種別に販売されていることがあります。あらかじめ型番を控えておくと、破損に気づいたときにすぐ手配しやすくなります。
動作確認は焦らず行う
パネルを固定した後は、ハザードやエアコン、取り付けた機器の動作を一つずつ確認します。警告灯が点灯したままだったり、異臭がしたりする場合は、使用を中止して専門店に相談すると安心です。
動作確認の段階で無理に通電を繰り返すと、配線や部品に負担がかかることがあります。落ち着いて一つずつ見直す姿勢が、結果的に近道になるわけです。
動作確認は、エンジンをかけない状態とかけた状態の両方で行うと、より確実に不具合を見つけやすくなります。特にハザードやライト類は、暗い場所で点灯を確認すると分かりやすいでしょう。
仕上がりに差が出やすい箇所を見直す
パネルの隙間が左右で異なる場合は、クリップが穴にきちんと入っていないか、裏側で配線を挟み込んでいる可能性があります。強く押して整えようとせず、いったん外して位置を見直すとよいでしょう。
細かな段差や隙間を最後にもう一度目視で確認しておくと、走行中の異音を防ぎやすくなります。
仕上がりを整えるコツとして、パネルの四隅から中央に向かって順番に押し込む方法があります。中央だけを先に押すと、四隅が浮いたまま気づきにくくなることがあるため注意してください。
| 症状 | 確認したい点 | 対応の目安 |
|---|---|---|
| パネルが浮く | 配線の挟み込み、クリップのずれ | 外して経路と位置を再確認する |
| スイッチが動かない | コネクターの差し忘れ | 接続を見直してから再確認する |
| 走行中に異音がする | 余った配線、破損したクリップ | 固定状態と部品を点検する |
不安な箇所が残る場合は、無理に自己判断で進めず、購入店やディーラーに相談する方法も選択肢の一つです。
例えば、ナビ周辺のパネルを戻した後にハザードが点灯しない場合は、コネクターの半差しが原因になっていることがあります。一度外して奥まで確実に差し込み直すと、多くの場合は解消します。
- コネクターは写真と照らし合わせて元に戻す
- クリップの破損や向きのずれを確認する
- 固定後は機能ごとに動作確認を行う
- 隙間や異音があれば再度見直す
まとめ
ハイエースのインパネ外し方は、助手席側から運転席側へと順番に進めることで、無理な力をかけずに作業を進めやすくなります。
まずは車両の正面とパネルの合わせ目を撮影し、外す範囲と工具を書き出してから作業を始めてみてください。
焦らず一つずつ確認しながら進めれば、初めての方でも落ち着いて仕上げられるはずです。
